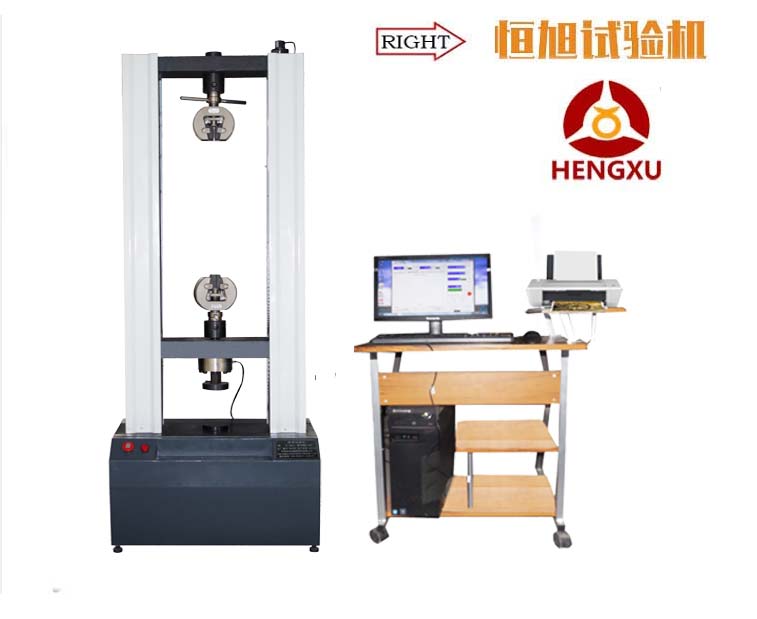

20噸拉力機

所屬分類:微機控制電子試驗機
瀏覽次數:1786

簡單介紹:HDW-200微機控制電子試驗機是專門針對高等院校、科研院所而設計的新一代微機控制電子試驗機。計算機系統通過全數字控制器,經調速系統控制伺服電機轉動

資訊熱線:400-6088-904

一、設備參數及配置

技 術 參 數

配  置

1.   大試驗力:200kN

2.   試驗力測量范圍:2%--

3.   試驗力示值精度:優于示值±1%

4.   試驗力分辨力:1/300000(全程不分檔)

5.   橫梁位移測量精度:分辨率高于0.0025mm

6.   試驗速度范圍:0.01—500mm/min,無級調速

7.   速度控制精度:±1%(0.01~10mm/min); ±0.5%(10~500mm/min)

8.   恒力、恒變形、恒位移控制范圍: 0.2%-FS

9.   恒力、恒變形、恒位移控制精度:

    設定值<10%FS時,設定值的±1.0%以?xún)?/span>

    設定值≥10%FS時,設定值的±0.1%以?xún)?/span>

10.  變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內

11.  速率≥0.05%FS時為±0.5%設定值內

12.  試驗空間: A.拉伸空間:1000mm   B.壓縮空間:1000mm

13.  夾具形式:電纜專用液壓夾具體

14.  壓盤尺寸:φ100 mm

15.  整機電源:三相,380V±10%,50Hz,功率:3kW

16.  主機尺寸:1130×650×2650mm

17.    重量:1600 kg

1. 試驗機主機(門式框架結構)

1.1 交流伺服電機及伺服驅動器(臺灣東元)

1.2 高精度負荷傳感器(國產C3等級輪輻式)

1.3精密滾珠絲杠二副(臺灣產)

1.4減速系統(多級減速)

2. 全數字化數據采集控制器一套

3. HTMS拉力試驗機專用控制軟件

4. 精密光電編碼器(2500碼)

5. 電纜專用液壓夾具體(適用測井電纜5.6mm、7.9mm、11.8mm)

6. 壓縮附具一套

7. 聯想品牌計算機

8. 惠普打印機

9. 技術資料:使用說明書、軟件使用手冊、合格證、裝箱單




二、主要用途:

   HDW-200微機控制電子試驗機是專門針對高等院校、科研院所而設計的新一代微機控制電子試驗機。計算機系統通過全數字控制器,經調速系統控制伺服電機轉動,經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降,完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗,另外配置種類繁多的試驗附具,在金屬、非金屬、復合材料及制品的力學性能試驗方面,具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析,是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

 滿足標準GB/T228-2002《金屬材料 室溫拉伸試驗方法》、GB/T7314-1987《金屬壓縮試驗方法》的要求,符合GB、ISO、ASTM、DIN等多種標準的數據處理??梢苑嫌脩?hù)的要求及提供的標準。

三、售后質量服務

設備在訂貨方正式驗收合格后、視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內,供貨方對設備出現的各類故障及時維修服務,對非人為造成的各類零件損壞,及時更換。保修期外設備在使用過程中發生故障,供貨方及時對訂貨方服務,積極協助訂貨方完成維修任務。
