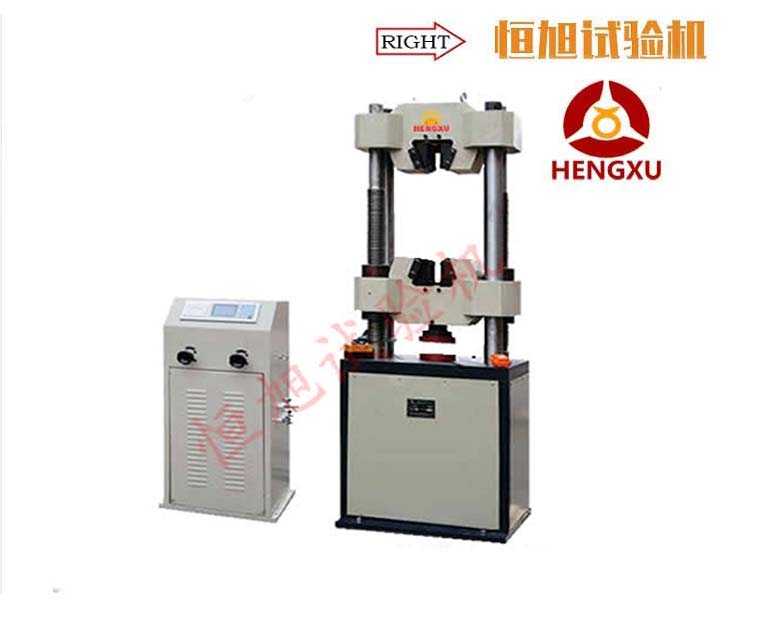

WE-100B液晶數顯式液壓試驗機
簡單介紹：WE系列數顯式液壓試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗。增加相應附件后可對混凝土、磚、瓦、橡膠及其制品進行檢測。 本機由
一、設備參數及配置
技 術 參 數 | 配 置 |
1.大試驗力：100kN； 2.試驗機等級：1級； 3.試驗力分檔：全程不分檔等效四檔（全程分辨率不變）； 4.試驗力有效測量范圍：2%～FS； 5.試驗力測量準確度：優于示值的±1%； 6.油缸行程：250mm； 7.拉伸鉗口間大距離：650mm； 8.壓縮面間大距離：550mm； 9.立柱間距：540mm； 10.圓試樣夾持直徑：Φ6～Φ26mm； 11.扁試樣大夾持夾持寬度：75mm； 12.扁試樣夾持厚度：0～15mm； 13.上下壓盤尺寸：Φ160mm； 14.彎曲支輥間距：30～600mm； 15.彎曲支輥寬度：140mm； 16.彎曲支輥直徑：Φ30mm（標配）； 17.活塞大移動速度：70mm／min； 18.下橫梁調整速度：120mm／min； 19.主機外形尺寸：810×560×2050mm； 20.油源控制柜外形尺寸：580×550×1280mm； 21.供電電源：380V±10%/50Hz； 22.設備功率：油泵電動機功率1.5kW； 橫梁上下移動電動機功率0.55kW； 23.主機重量：1500kg； 24.油源控制柜重量：320kg。
| 1.100KN雙立柱雙絲杠油缸下置式主機一臺； 2.油源控制柜一套： 3.油泵采用高性能低噪音柱塞泵； 4.電機采用“皖南”電機； 5.其它主要部件采用“黎明液壓”； 6.油源控制柜殼體采用全噴塑處理； 7.高精度壓力傳感器一支； 8.試驗機輔具配置； 9.液壓自動夾具裝置一套； 10.拉伸輔具一套含： 11.圓試樣鉗口：Φ6～Φ13mm、Φ13～Φ26mm各一付； 12.扁試樣夾具：0～15mm一付； 13.壓縮輔具一套： 14.上下壓盤尺寸：Φ160mm或204×204mm（選配）； 15.三點式彎曲輔具一套： 16.彎曲支輥間距：30～600mm； 17.彎曲支輥寬度：140mm； 18.彎曲支輥上下直徑：3×Φ30mm（標配）； 19.HXT人機對話式試驗機專用高性能數顯測試系統一套； 20.微型打印機一臺。 |
二、主要用途：
WE系列數顯式液壓試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗。增加相應附件后可對混凝土、磚、瓦、橡膠及其制品進行檢測。
本機由雙立柱雙絲杠油缸下置式主機及油源控制柜組成。拉伸空間位于主機上方，壓縮、彎曲試驗空間位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過中橫梁移動來實現，中橫梁升降采用鏈條傳動。
本機試驗過程采用液壓手動加荷、傳感器測力、數顯表屏幕實時顯示、具有自動存儲、打印功能。試驗完成后自動求取材料的大力、抗拉強度、屈服強度率等試驗結果。
三、功能與特點：
特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。
在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入致使鉗口座斜面劃傷報廢的現象，使夾持過程更順滑、夾持更牢靠。本機穩定平衡、噪音低，效率高，具有比較寬的調速范圍。
四、售后質量服務
設備在訂貨方正式驗收合格后、視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現的各類故障及時維修服務，對非人為造成的各類零件損壞，及時更換。保修期外設備在使用過程中發生故障，供貨方及時對訂貨方服務，積極協助訂貨方完成維修任務。
