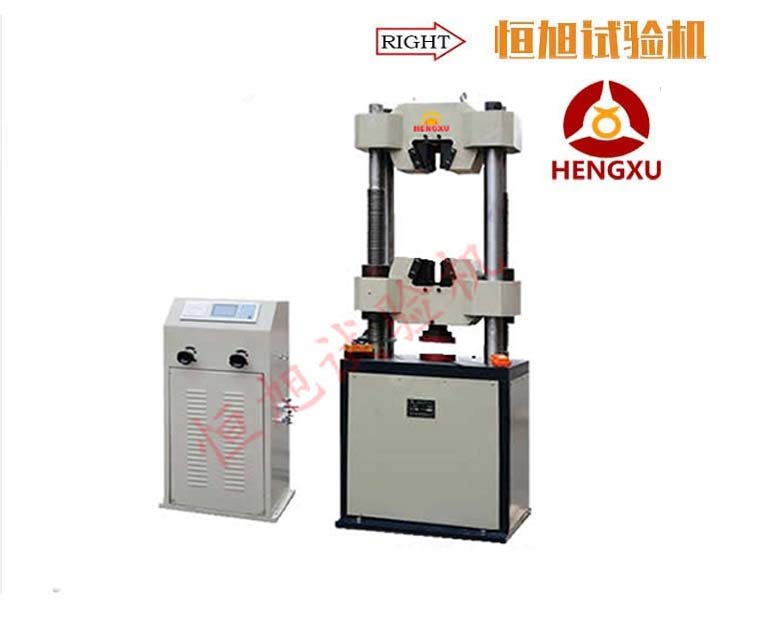

WE-300B液晶數顯式液壓試驗機
簡單介紹：WE-300B型用于各種金屬材料的拉伸、壓縮、彎曲，增加剪切附具可做剪切試驗，亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成
一、產品簡介：
WE-300B型用于各種金屬材料的拉伸、壓縮、彎曲，增加剪切附具可做剪切試驗，亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成膠帶鏈條，鋼絲繩、電焊條、瓦及構件的多種性能試驗。本機采用油缸下置式、高度低、重量輕，尤其適用于工程施工部門。
二、 方案描述
1 主機

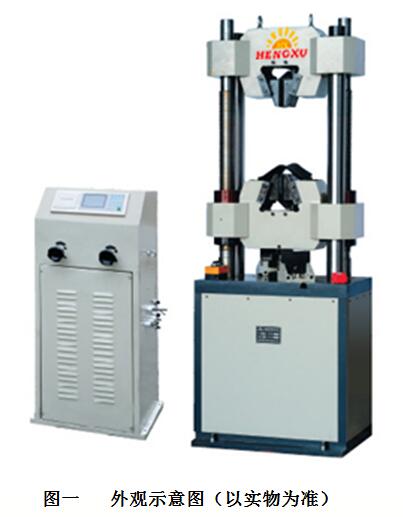

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖一所示:
2技術參數與配置
技 術 參 數 | 配 置 |
1. 大試驗力：300kN； 2. 試驗機等級：1級； 3. 試驗力分檔：全程不分檔等效四檔（全程分辨率不變）； 4. 試驗力有效測量范圍：2%～FS； 5. 試驗力測量準確度：優于示值的±1%； 6. 油缸行程：250mm； 7. 拉伸鉗口間大距離：650mm； 8. 壓縮面間大距離：550mm； 9. 立柱間距：540mm； 10. 圓試樣夾持直徑：Φ6～Φ26mm； 11. 扁試樣大夾持夾持寬度：75mm； 12. 扁試樣夾持厚度：0～15mm； 13. 上下壓盤尺寸：Φ160mm； 14. 彎曲支輥間距：30～600mm； 15. 彎曲支輥寬度：140mm； 16. 彎曲支輥直徑：Φ30mm（標配）； 17. 活塞大移動速度：70mm／min； 18. 下橫梁調整速度：120mm／min； 19. 主機外形尺寸：810×560×2050mm； 20. 油源控制柜外形尺寸：580×550×1280mm； 21. 供電電源：380V±10%/50Hz； 22. 設備功率：油泵電動機功率1.5kW； 橫梁上下移動電動機功率0.55kW； 23. 主機重量：1800kg； 24. 油源控制柜重量：320kg | 1. 300KN雙立柱雙絲杠油缸下置式主機一臺； 2. 油源控制柜一套： 3. 油泵采用高性能低噪音柱塞泵； 4. 電機采用“皖南”電機； 5. 其它主要部件采用“黎明液壓”； 6. 油源控制柜殼體采用全噴塑處理； 7. 高精度壓力傳感器一支； 8. 試驗機輔具配置； 9. 液壓自動夾具裝置一套； 10. 拉伸輔具一套含： 11. 圓試樣鉗口：Φ6～Φ13mm、Φ13～Φ26mm各一付； 12. 扁試樣夾具：0～15mm一付； 13. 壓縮輔具一套： 14. 上下壓盤尺寸：Φ160mm或204×204mm（選配）； 15. 三點式彎曲輔具一套： 16. 彎曲支輥間距：30～600mm； 17. 彎曲支輥寬度：140mm； 18. 彎曲支輥上下直徑：3×Φ30mm（標配）； 19. HXT人機對話式試驗機專用高性能數顯測試系統一套； 20. 微型打印機一臺。 |
3 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
4 液壓系統
油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。

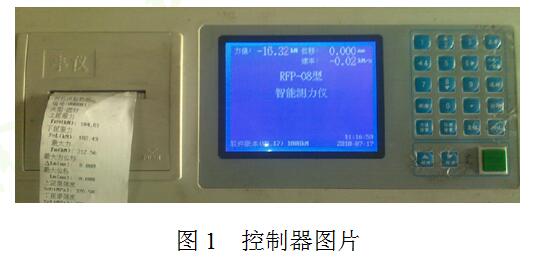

5 控制系統

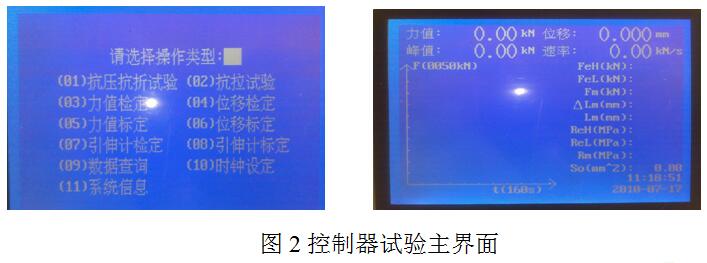

5.1電子測力，液晶顯示試驗力-時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力，實驗數據方便直觀；
5.2、通過數字健輸入試樣編號、橫截面積，可直接測定材料的抗拉強度、屈服強度等力學性能；

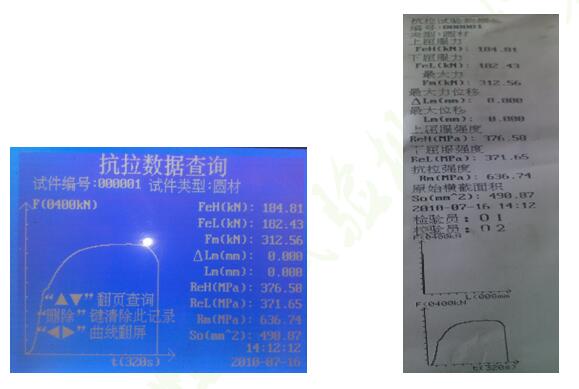

5.3、可以對實驗結果進行查詢、打?。ㄅ溆形⑿痛蛴C）
6 安全保護裝置
a）當試驗力超過大試驗力的3%時，過載保護，油泵電機停機。
b） 當活塞升起達到上極限位置時，行程保護，油泵電機停機。
7 其他
使用說明書，合格證，裝箱單等見隨機技術文件。
三、質量保證
設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年（供應商另有延期規定的除外），在三包期內，供貨方對設備出現的各類故障及時服務維修。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
四、售后質量服務
1、設備在訂貨方正式驗收合格后、視為正式交貨。設備三包期為正式交貨之日起一年。個別配件長質保期為3年
2、培訓
（1）本試驗機到需方場地內，我方人員到場調試。為需方1－2名操作人員進行培訓，培訓地點可在需方公司內，也可在我公司。
（2）培訓必須達到正確使用試驗機、軟件操作和一般維護和故障處理。
3、維修服務
（1）咨詢服務供方隨時電話或書面解答產品使用的疑問。
（2）故障保修期間內，供方24小時內為用戶作出故障排除方案并通知用戶，如解決不了，供方派人上門服務。
（3）保修期內人為或自然災害引起的故障或損壞，僅收取維修成本費。
4、以下情況不屬于保修范圍
（1）因不正常操作及人為或自然災害引起的故障或損壞。
（2）未經我方同意自行拆卸改機部分（如微機、主機、線路等）造成的損壞。
（3）未經我方同意任意安裝有病毒軟件、任意刪除電腦文件或自解注冊號使用不能正常工作造成試驗機不能工作。
5、更新服務
（1）為用戶升級試驗軟件，優惠為用戶擴展實驗功能。
（2）用戶向公司購買的其他附件只收取材料和加工費，不索取管理費。
