WE-600B數顯式液壓試驗機
簡單介紹：WE-600B型用于各種金屬材料的拉伸、壓縮、彎曲，增加剪切附具可做剪切試驗，亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成
一、簡介
WE-600B型用于各種金屬材料的拉伸、壓縮、彎曲，增加剪切附具可做剪切試驗，亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成膠帶鏈條，鋼絲繩、電焊條、瓦及構件的多種性能試驗。本機采用油缸下置式、高度低、重量輕，尤其適用于工程施工部門。
二、設備參數及配置
技 術 參 數 | 配 置 |
1. 大試驗力：600kN； 2. 試驗力有效測量范圍：2%～FS； 3. 力分辨率：0.01N； 4. 試驗力測量準確度：優于示值的±1%； 5. 活塞行程：150mm； 6. 拉伸鉗口間大距離：650mm； 7. 壓縮面間大距離：380mm； 8. 圓試樣夾持直徑：Φ13～Φ40mm； 9. 扁試樣大夾持夾持寬度：75mm； 10. 扁試樣夾持厚度：0～15mm； 11. 上下壓盤尺寸：Φ160mm； 12. 彎曲試驗兩點間距：30～600mm； 13. 彎曲支輥寬度：120mm； 14. 彎曲支輥直徑：Φ30mm（標配）； 15. 活塞大移動速度：50mm／min； 16. 下橫梁調整速度：120mm／min； 17. 主機外形尺寸：810×560×2050mm； 18. 琴式油源控制柜外形尺寸：960×630×900mm； 19. 供電電源：380V±10%/50Hz/三相五線制； 20. 設備功率：油泵電動機功率1.5kW； 橫梁上下移動電動機功率0.55kW； 21. 主機重量：2100kg； 22. 琴式油源控制柜重量：420kg。 | 1. 600KN雙立柱雙絲杠油缸下置式主機一臺； 2. 油泵采用低噪音齒輪嚙合泵； 3. 電機采用“皖南”電機； 4. 采用助力回油節能溢流閥； 5. 其它主要部件采用寧波鎮海； 6. 控制柜殼體采用全噴塑處理； 7. 高精度壓力傳感器一支； 8. 試驗機輔具配置； 9. 拉伸輔具一套含： 圓試樣鉗口：Φ13～Φ26mm、Φ26～Φ40mm各一付； 扁試樣夾具：0～15mm一付； 10. 壓縮輔具一套： 11. 上下壓盤尺寸：Φ160mm或204×204mm（選配）； 12. 三點式彎曲輔具一套： 13. 彎曲支輥間距：30～600mm； 14. 彎曲支輥寬度：140mm； 15. 彎曲支輥上下直徑：3×Φ30mm（標配）； 16. HXT人機對話式試驗機專用高性能數顯測試系統一套； 17.微型打印機一臺。 |
三、方案描述
1 主機

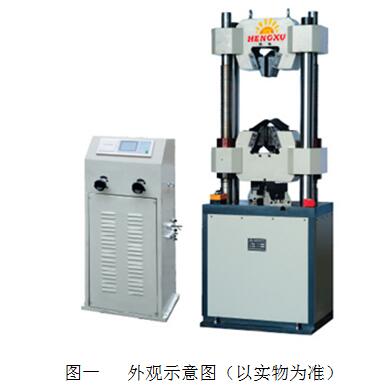

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖一所示:
2 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
3 液壓系統
油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。

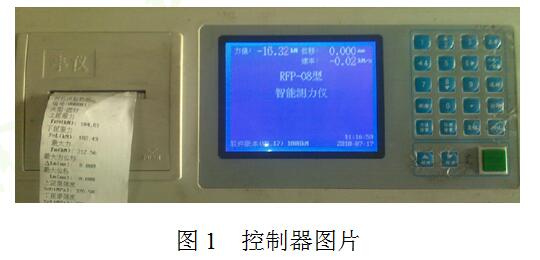

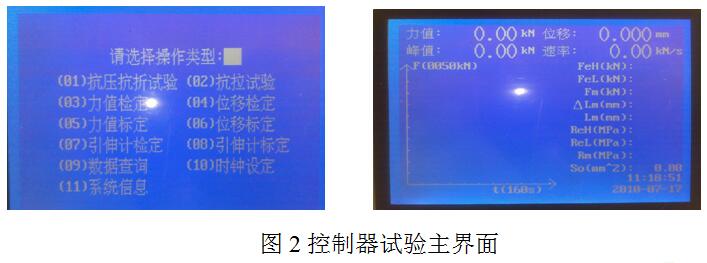

4 控制系統

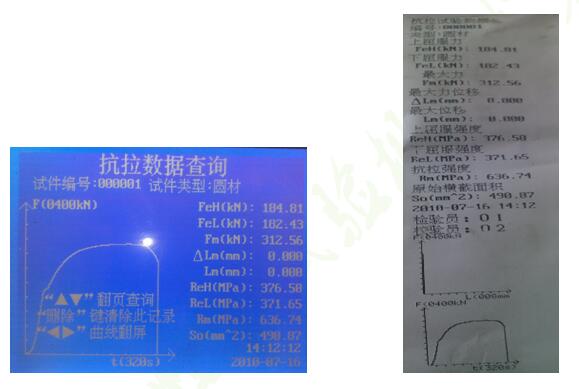

1、電子測力，液晶顯示試驗力-時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力，實驗數據方便直觀；
2、通過數字健輸入試樣編號、橫截面積，可直接測定材料的抗拉強度、屈服強度等力學性能；
3、可以對實驗結果進行查詢、打?。ㄅ溆形⑿痛蛴C
5 安全保護裝置
a）當試驗力超過大試驗力的3%時，過載保護，油泵電機停機。
b） 當活塞升起達到上極限位置時，行程保護，油泵電機停機。
6 附具
全套附具包括：拉伸附具，壓縮附具，彎曲附具。
7 其他
使用說明書，合格證，裝箱單等見隨機技術文件。
四、 系統配置清單
4.1試驗機主機油缸下置式主機1臺
4.2壓力傳感器1只
4.3電氣控制系統專有技術生產1套
4.4標準附具
圓試樣拉伸鉗口mmΦ13-Φ26、Φ26-Φ40各1套
扁試樣拉伸鉗口mm0-151套
壓縮附具mmΦ1601套
彎曲附具mm試驗兩支點間大距離4501套
五、 技術情報和資料的保密
5.1 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
5.2 我方對用戶提供的技術情報和資料亦應承擔保密義務。
價格：38000.00元（含稅、運費）
