WAW-600B 微機控制液壓試驗機
簡單介紹：WAW系列微機控制電液伺服試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗。增加相應附件后可對混凝土、磚、瓦、橡膠及其制品進行檢測。 本機由雙
一、設備參數及配置
技 術 參 數 | 配 置 |
1. 大試驗力：600kN； 2. 試驗機等級：1級； 3. 試驗力分檔：全程不分檔等效四檔（全程分辨率不變）； 4. 試驗力有效測量范圍：2%～FS； 5. 力分辨率：1/300000； 6. 試驗力測量準確度：優于示值的±1%； 7. 引伸計標距：50mm； 8. 變形測量范圍：0-15mm； 9. 變形有效測量范圍：2%～FS； 10. 變形分辨率：大變形的1/300000； 11. 變形測量準確度：優于示值的±0.5%； 12. 位移測量范圍：0～250mm； 13. 位移示值極限誤差：優于示值的±1%； 14. 位移分辨率：0.01mm； 15. 控制方式：恒應力、恒變形、恒位移三閉環控制 16. 等速應力控制范圍：2～60N/mm2·S-1 17. 應力速率相對誤差：優于設定值的≤±5% 18. 等速應變控制范圍：0.00025/s～0.0025/s 19. 應變速率相對誤差：優于設定值的≤±5% 20. 等速位移控制范圍：0.2～70mm/min 21. 位移速度相對誤差：優于設定值的≤±5% 22. 軟件和界面：WINDOWS操作環境下的軟件和交互式人機對話操作界面； 23. 油缸行程：250mm； 24. 拉伸鉗口間大距離：650mm； 25. 壓縮面間大距離：550mm； 26. 立柱間距：540mm； 27. 圓試樣夾持直徑：Φ13～Φ40mm； 28. 扁試樣大夾持夾持寬度：75mm； 29. 扁試樣夾持厚度：0～15mm； 30. 上下壓盤尺寸：Φ160mm或204×204mm（選配）； 31. 彎曲支輥間距：30～600mm； 32. 彎曲支輥寬度：140mm； 33. 彎曲支輥直徑：Φ30mm（標配）； 34. 活塞大移動速度：70mm／min； 35. 下橫梁調整速度：120mm／min； 36. 主機外形尺寸：810×560×2050mm； 37. 琴式油源控制柜外形尺寸：960×630×900mm； 38. 供電電源：380V±10%/50Hz/三相五線制； 39. 設備功率：油泵電動機功率1.5kW； 橫梁上下移動電動機功率0.55kW； 40. 主機重量：2100kg； 41. 琴式油源控制柜重量：420kg。 | 1. 600KN雙立柱雙絲杠油缸下置式主機一臺； 2. 琴式油源控制柜一套： 3. 油泵采用意大利“馬祖奇”進口齒輪嚙合泵； 4. 電機采用“皖南”電機； 5. 加緊裝置換向閥采用“力士樂(lè )”三位四通電磁閥； 6. 采用“力士樂(lè )”溢流閥； 7. 高精度電液比例伺服閥及閥塊組一套 8. 其它主要部件采用“黎明液壓”； 9. 琴式油源控制柜殼體采用全噴塑處理； 10. 高精度壓力傳感器一支； 11. 高精度位移測量裝置一套； 12. 高精度電子式引伸計一支YYU15/50； 13. 試驗機輔具配置； 14. 液壓自動夾具裝置一套； 15. 拉伸輔具一套含： 圓試樣鉗口：Φ13～Φ26mm、Φ26～Φ40mm各一付； 扁試樣夾具：0～15mm一付； 16. 壓縮輔具一套： 17. 上下壓盤尺寸：Φ160mm或204×204mm（選配）； 18. 三點式彎曲輔具一套： 19. 彎曲支輥間距：30～600mm； 20. 彎曲支輥寬度：140mm； 21. 彎曲支輥上下直徑：3×Φ30mm（標配）； 22. 聯想品牌計算機一臺； 23. 彩色噴墨打印機一臺； 24. 精密全數字伺服控制放大器一套 25. WINDOWS操作環境下的HXT試驗機專用高性能軟件一套； 26. HXT AD800全數字數據測控采集卡一套。 |
二、主要用途：
WAW系列微機控制電液伺服試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗。增加相應附件后可對混凝土、磚、瓦、橡膠及其制品進行檢測。
本機由雙立柱雙絲杠油缸下置式主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗空間位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過中橫梁移動來實現，中橫梁升降采用鏈條傳動。
本機采用計算機全自動閉環控制、傳感器測力、計算機屏幕實時顯示、具有存儲打印功能、試樣液壓自動夾緊。試驗完成后自動求取材料的大力、抗拉強度、屈服強度、彈性模量、斷后伸長率、斷面收縮率等試驗結果。
三、功能與特點：
特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。
在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入致使鉗口座斜面劃傷報廢的現象，使夾持過程更順滑、夾持更牢靠。
本機穩定平衡、噪音低，效率高，具有較寬的調速范圍
四、軟件功能介紹
（一）系統的優點：
（1）全系統無電位器等可調器件，用戶使用方便；
（2）系統全數字設計，精度高、穩定、安全；
（3）系統采用數字調零和參數標定；
（4）系統控制參數可以自動標定，不會(huì )出現技術人員走后系統無法使用的現象發生；
（5）試驗結束后，系統自動分析試驗數據和曲線，也可在人工干預下分析；
（6）可按客戶的要求定制特殊的試驗報告；
（7）系統軟件集成GB/T228-2002等三十多種標準或試驗方法；
（8）軟件簡單明了，易于操作；
（9）軟件可以顯示負荷的加載速度；
（10）通過網絡(luò )可以查詢、打印、瀏覽試驗數據。
（二）測控采集卡簡介：

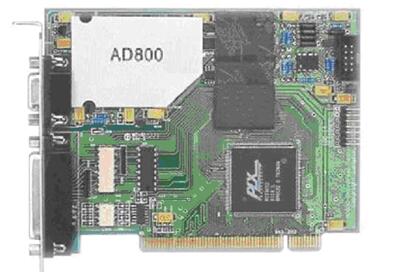

（1）測控采集卡的外觀
測控采集卡的電路簡介:
AD800全數字數據測控采集卡是基于PCI接口的微機內置式PCI試驗卡，符合PCI2.1規范。該卡可直接插入微機的任一PCI插入槽中，通過簡單的連線，直接連接到試驗機，即可實現微機自動測量與控制，真正做到即插即測。AD800試驗卡集程控放大A/D轉換、數字量I/O、計數及脈沖發生（PWM）、方波發生（SWP）等功能于一體，其系統結構可靠簡潔，并且具有十分良好的互換性。
（3）AD800采集卡的技術性能:
?全系統采用數字化設計，安全、穩定、可靠、精度高；
?全系統無任何可調器件，數字調零和測控參數自動標定；
?系統集成CPLD運算器件，具備高速運算能力，實時處理數字信號；
?本系統采用PCI2.1總線標準，易擴展、易升級而且做到“即插即用”；
?自動檢零。
九、測控軟件簡介：

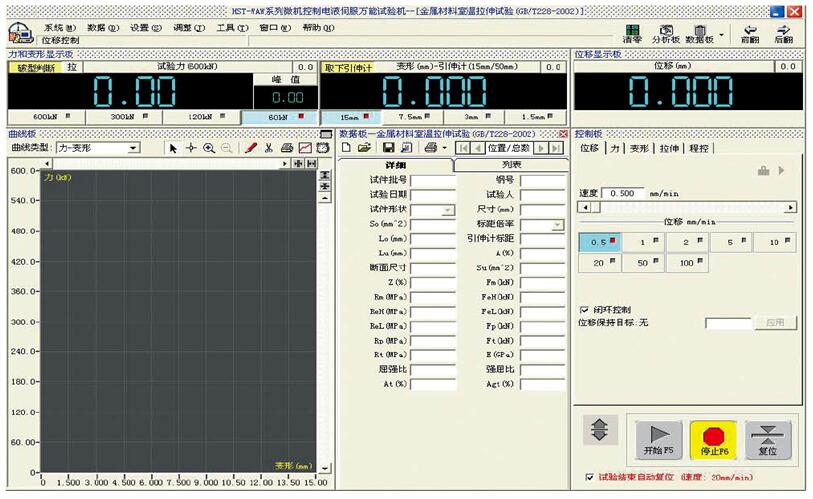

（1）MaxTest軟件簡介：
?基于WINDOWS操作平臺，軟件操作簡單、功能強大，人機對話式結構；
?分四檔數碼顯示試驗力值，精度為每檔量程20%開始示值的±1%；
?分四檔數碼顯示變形，精度為每檔量程20%開始±0.5%；
?同時記錄力-時間，變形-時間、力-變形試驗曲線，可隨時切換觀察，任意放大縮小，水平或垂直移動，實時高速采樣；
?采用人機交互方式分析計算測試材料的機械性能指標，試驗結束時系統會(huì )自動計算彈性模量、屈服強度、抗拉強度等結果，在自動分析的基礎上，還可以人工干預修正分析結果，提高分析的準確性；
?試驗數據采用標準數據庫管理方式，自動保存所有試驗數據和曲線；
?試驗過程中實時顯示試驗曲線，試驗完成后試件的測試數據、曲線和試件信息都會(huì )在這操作窗口中顯示出來；
?該套控制軟件現在已經集成了100多種標準或試驗方法，這么多國標可以滿足客戶的多方面試驗的需要，試驗報告方法可以根據客戶的需隨時進行定制和更新，這樣可以為客戶帶來極大的使用方便；
?可對歷史試驗數據進行數據庫查詢，只需輸入一定的條件，可以把試驗數據立即找到；
?力值和變形可以自動標定，在我們調試完成后，如果用戶感覺示值不準或者測控參數被改動，只需點擊自動校正按鈕，系統參數就會(huì )恢復到調試時的狀態；
?只需用鼠標操作就可以對兩個采集通道進行調零，系統一般只需一次調零即可，在正常使用情況下，系統會(huì )自動回到真正的零點；
?可對一批同類試件進行匯總分析，對測控數據進行對比并計算平均值，可以對試件進行成批匯總打??；
提供多種報表打印格式，用戶可根據需要編輯任何格式的報表（批量處理、控制編程器、MaxDoc報表處理器、MaxXls報表處理器等）；
五、質量保證
設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年（供應商另有延期規定的除外），在三包期內，供貨方對設備出現的各類故障及時服務維修。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
六、售后質量服務
1、設備在訂貨方正式驗收合格后、視為正式交貨。設備三包期為正式交貨之日起一年。個別配件長質保期為3年
2、培訓
（1）本試驗機到需方場地內，我方人員到場調試。為需方1－2名操作人員進行培訓，培訓地點可在需方公司內，也可在我公司。
（2）培訓必須達到正確使用試驗機、軟件操作和一般維護和故障處理。
3、維修服務
（1）咨詢服務供方隨時電話或書面解答產品使用的疑問。
（2）故障保修期間內，供方24小時內為用戶作出故障排除方案并通知用戶，如解決不了，供方派人上門服務。
（3）保修期內人為或自然災害引起的故障或損壞，僅收取維修成本費。
4、以下情況不屬于保修范圍
（1）因不正常操作及人為或自然災害引起的故障或損壞。
（2）未經我方同意自行拆卸改機部分（如微機、主機、線路等）造成的損壞。
（3）未經我方同意任意安裝有病毒軟件、任意刪除電腦文件或自解注冊號使用不能正常工作造成試驗機不能工作。
5、更新服務
（1）為用戶升級試驗軟件，優惠為用戶擴展實驗功能。
（2）用戶向公司購買的其他附件只收取材料和加工費，不索取管理費。
