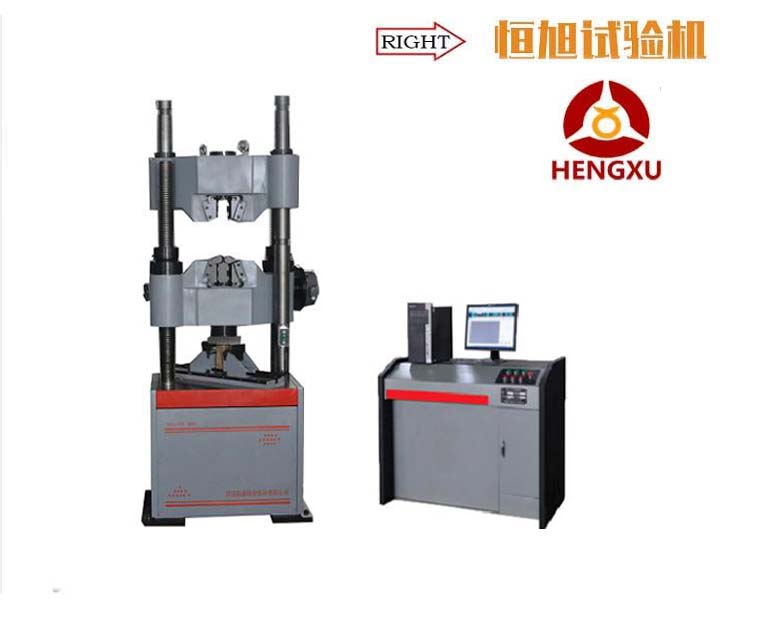

WAW-600C微機控制電液伺服試驗機

一、簡介

WAW-300C型微機控制電液伺服試驗機主機采用油缸下置式，蝸輪蝸桿傳動，主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求。

二、主要性能技術指標

1、大試驗力： 600kN；

2、試驗力測量范圍：6KN-600kN；

3、試驗力示值精度： ±1%；

4、位移測量分辨力：0.01mm；

5、變形測量：標準配置標距50mm，大變形量10mm.

6、變形測量精度: ±0.5%

7、恒力、恒變形、恒位移控制范圍:   0.4%~FS

8、恒力、恒變形、恒位移控制精度:

               設定值<10%FS時,設定值的±1.0%以?xún)?/span>

               設定值≥10%FS時,設定值的±0.5%以?xún)?/span>

9、變形速率控制精度:  速率<0.05%FS時為±2.0%設定值內

                    速率≥0.05%FS時為±0.5%設定值內

10、活塞大移動速度：100mm/min；

11、大拉伸試驗空間：800mm

12、大壓縮空間：700mm

13、扁試樣夾持厚度：0-15mm

14、圓試樣夾持直徑：φ13-φ40mm

15、壓盤尺寸：204mm*204mm

16、彎曲試驗支輥間距： 600 mm

17、支輥寬度：140mm

18、支點直徑： 30mm

19、活塞行程：250mm；

20、夾緊方式：液壓夾緊

21、傳感器與放大器：油壓傳感器，插裝在PC機內程控放大器，自動調零、標定

22、外形尺寸：主機：1100×650×2325mm

油源：1140×700×930mm

23、整機重量:2800 kg

三、 方案描述

1、主機

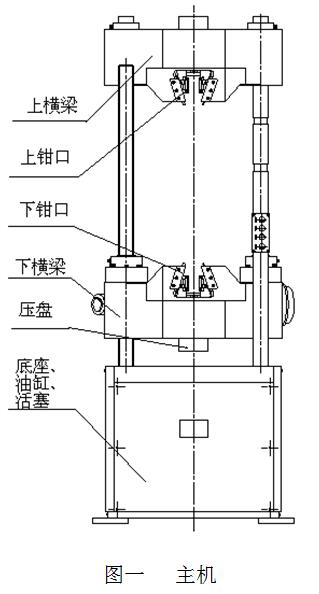

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機下橫梁和工作臺之間。結構如圖一所示。

2、傳動系統

采用橫穿移動橫梁的蝸輪蝸桿傳動機構來調整試驗空間，使傳動系統與定位系統徹底分離，加載系統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性。

 3、液壓系統（琴臺式油源）

3．1液壓原理

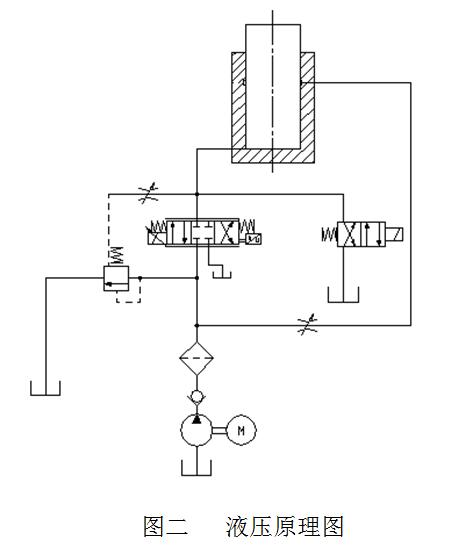

如圖二所示，為負載適應型進油節流調速系統。

油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、10μ高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

3.2特點: 1）采用進口高壓齒輪泵噪音低、壓力平穩。

         2）動力系統與操作臺一體化設計，便于操作，節省實驗空間。

         3）表面經噴塑處理，外形美觀。

四、控制系統

STC300全數字閉環測控系統具有許多先進的特性和技術創(chuàng )新，主要體現在：

1、實現了試驗力、試樣變形、活塞位移和試驗進程的四種閉環控制；

2、數據采集系統由4路高精準24位A/D轉換通道組成。高分辨率達1/300000，全程不分檔；

3、選用BB、AD、Xilinx等原裝集成器件，全數字化設計；

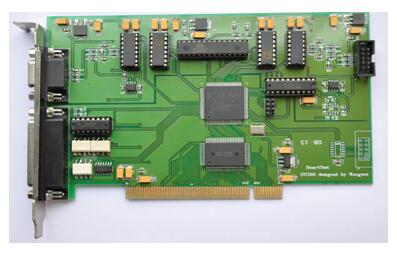

4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；

5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

五、控制軟件

符合GB228-87、GB228-2002等三十多個標準有關規定

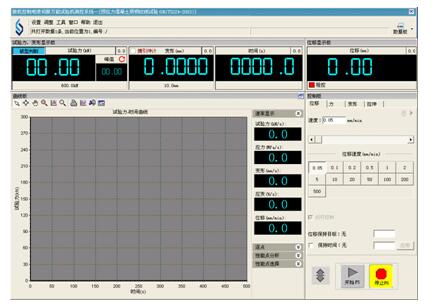

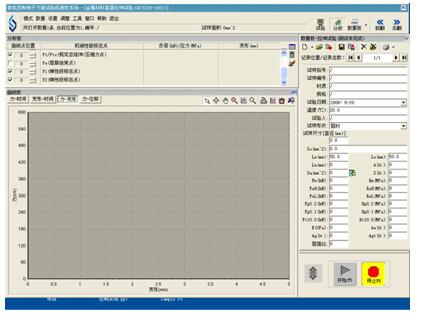

1、計算機控制系統，具有集成度高、性能穩定、調整方便等優點?？梢詫?shí)驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫或SQLserve大型數據庫的方式保存，方便實現客戶的資源共享及網絡(luò )管理，以及用戶的再分析。對于用戶自定義的各種word2000報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間的原始數據及由此派生的曲線。

2、保護功能:該機具有軟件和機械兩種限位保護方式,超過大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能。

3、對于負荷通道可實現自動標示，直觀方便。

4、批量試驗可實現曲線的分層次顯示，曲線自動跟隨。

5、該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼。

6、監測試驗過程：對試驗過程中的試驗力、位移、曲線等多種參數可實現實時顯示。

7、軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能。

8、結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析。

9、可根據用戶需要選擇負荷～時間、負荷～位移、位移～時間等曲線來進行試驗及數據顯示、存儲、分析及打印。

10、曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量。

11、結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對。

12、力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗。

13、數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。

六、 系統配置清單

1、試驗機主機                 油缸下置式主機

2、伺服控制用油源             琴臺式

2.1 電液伺服閥                意大利ATOS

2.2 進口高壓齒輪泵            日本NACH

3、STC300雙通道程控放大器     分辨力1/300000

4、高精度液壓傳感器              北京中航

5、引伸計YYU50-20             北京鋼鐵研究院

6、拉線式位移測量系統          日本歐姆龍

7、全套附具包括：拉伸，壓縮，彎曲附具

8、SMARTTEST專用控制軟件

9、聯想商用品牌機

10、佳能打印機

七、 技術情報和資料的保密

1、本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；

2、我方對用戶提供的技術情報和資料亦應承擔保密義務。

八、 售后服務

質保期自驗收合格起一年，終生維護，一年內全服務，新機上門安裝調試，培訓操作人員。

1、所提供試驗設備均符合現行國標或行業標準，保證試驗設備的技術先進性，可靠性。

2、所需零部件及配件常年供應。

3、產品常年技術支持，產品維修保養24小時內提供解決方案，如需現場解決48小時內到達。

4、軟件終生升級。
