WEW-600B微機屏顯試驗機

一、簡介

WEW-600B型本機主要用于金屬、非金屬材料之拉伸、壓縮、彎曲等力學性能試驗，增加剪切附具可做剪切試驗。本機配有計算機、打印機、電子引伸計、光電編碼器及通用試驗軟件，可以準確測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。試驗結果可以查詢和打?。?位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間）六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。

二、設備參數及配置

三、方案描述

1、 主機

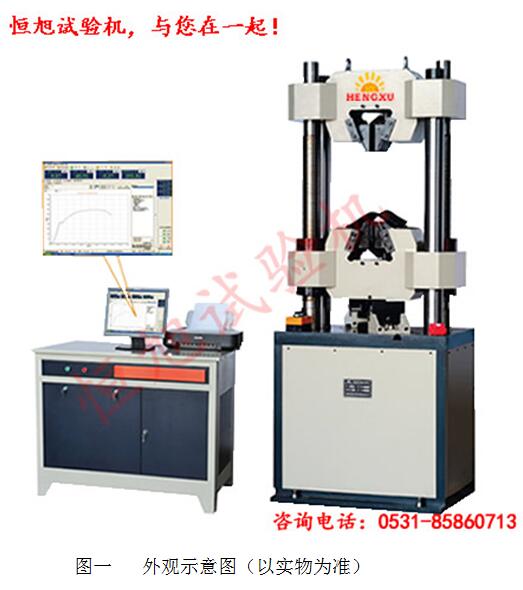

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖一所示:

2、 傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

3、 液壓系統

油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。

4、軟件功能介紹

系統的優點：

（1）全系統無電位器等可調器件，用戶使用方便；

（2）系統全數字設計，精度高、穩定、安全；

（3）系統采用數字調零和參數標定；

（4）系統控制參數可以自動標定，不會(huì )出現技術人員走后系統無法使用；

（5）試驗結束后，系統自動分析試驗數據和曲線，也可在人工干預下分析；

（6）可按客戶的要求定制特殊的試驗報告；

（7）系統軟件集成GB/T228-2002等三十多種標準或試驗方法；

（8）軟件簡單明了，易于操作；

（9）軟件可以顯示負荷的加載速度；

（10）通過網絡(luò )可以查詢、打印、瀏覽試驗數據。

5、測控軟件簡介：

（1）MaxTest軟件簡介：

?基于WINDOWS操作平臺，軟件操作簡單、功能強大，人機對話式結構；

?分四檔數碼顯示試驗力值，精度為每檔量程20%開始示值的±1%；

?分四檔數碼顯示變形，精度為每檔量程20%開始±0.5%；

?同時記錄力-時間，變形-時間、力-變形試驗曲線，可隨時切換觀察，任意放大縮小，水平或垂直移動，實時高速采樣；

?采用人機交互方式分析計算測試材料的機械性能指標，試驗結束時系統會(huì )自動計算彈性模量、屈服強度、抗拉強度等結果，在自動分析的基礎上，還可以人工干預修正分析結果，提高分析的準確性；

?試驗數據采用標準數據庫管理方式，自動保存所有試驗數據和曲線；

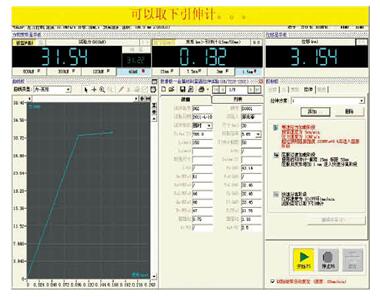

?試驗過程中實時顯示試驗曲線，試驗完成后試件的測試數據、曲線和試件信息都會(huì )在這操作窗口中顯示出來；

?該套控制軟件現在已經集成了100多種標準或試驗方法，這么多國標可以滿足客戶的多方面試驗的需要，試驗報告方法可以根據客戶的需隨時進行定制和更新，這樣可以為客戶帶來極大的使用方便；

?可對歷史試驗數據進行數據庫查詢，只需輸入一定的條件，可以把試驗數據立即找到；

?力值和變形可以自動標定，在我們調試完成后，如果用戶感覺示值不準或者測控參數被改動，只需點擊自動校正按鈕，系統參數就會(huì )恢復到調試時的狀態；

?只需用鼠標操作就可以對兩個采集通道進行調零，系統一般只需一次調零即可，在正常使用情況下，系統會(huì )自動回到真正的零點；

?可對一批同類試件進行匯總分析，對測控數據進行對比并計算平均值，可以對試件進行成批匯總打??；

?提供多種報表打印格式，用戶可根據需要編輯任何格式的報表（批量處理、控制編程器、MaxDoc報表處理器、MaxXls報表處理器等）；

6 安全保護裝置

a）當試驗力超過大試驗力的3%時，過載保護，油泵電機停機。

b）當活塞升起達到上極限位置時，行程保護，油泵電機停機。

7 附具

全套附具包括：拉伸附具，壓縮附具，彎曲附具。

8 其他

使用說明書，合格證，裝箱單等見隨機技術文件。

四、質量保證

設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年（供應商另有延期規定的除外），在三包期內，供貨方對設備出現的各類故障及時服務維修。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。

五、售后質量服務

1、設備在訂貨方正式驗收合格后、視為正式交貨。設備三包期為正式交貨之日起一年。個別配件長質保期為3年

2、培訓

（1）本試驗機到需方場地內，我方人員到場調試。為需方1－2名操作人員進行培訓，培訓地點可在需方公司內，也可在我公司。

（2）培訓必須達到正確使用試驗機、軟件操作和一般維護和故障處理。

3、維修服務

（1）咨詢服務供方隨時電話或書面解答產品使用的疑問。

（2）故障保修期間內，供方24小時內為用戶作出故障排除方案并通知用戶，如解決不了，供方派人上門服務。

（3）保修期內人為或自然災害引起的故障或損壞，僅收取維修成本費。

4、以下情況不屬于保修范圍

（1）因不正常操作及人為或自然災害引起的故障或損壞。

（2）未經我方同意自行拆卸改機部分（如微機、主機、線路等）造成的損壞。

（3）未經我方同意任意安裝有病毒軟件、任意刪除電腦文件或自解注冊號使用不能正常工作造成試驗機不能工作。

5、更新服務

（1）為用戶升級試驗軟件，優惠為用戶擴展實驗功能。

（2）用戶向公司購買的其他附件只收取材料和加工費，不索取管理費。
